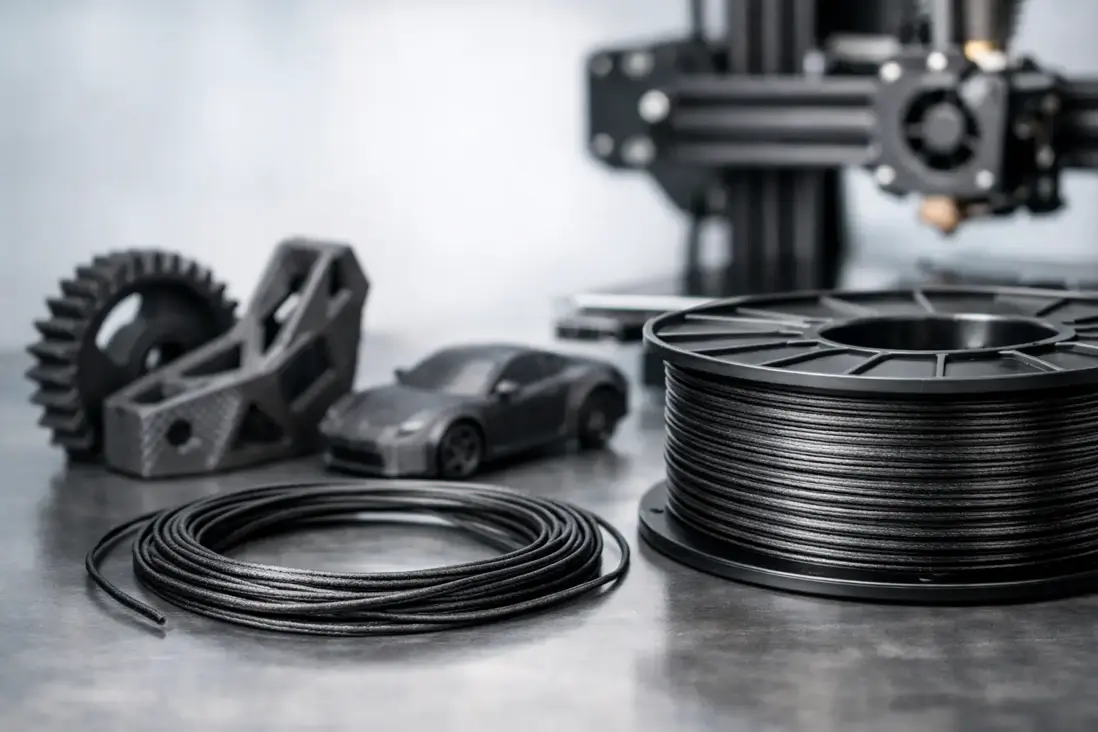

Uhlíkový filament - výhody a nevýhody

Ak ste už vytlačili pár funkčných dielov z PLA, PETG alebo nylonu a stále vám chýba vyššia tuhosť, pravdepodobne ste narazili na tému uhlíkový filament výhody a nevýhody. Pri kompozitných materiáloch s uhlíkovými vláknami totiž nejde len o krajší marketingový popis. Mení sa správanie pri tlači, pevnosť dielu aj nároky na hardvér.

Čo je uhlíkový filament v praxi

Pod názvom uhlíkový filament sa pri FDM 3D tlači zvyčajne myslí základný polymér doplnený o krátke uhlíkové vlákna. Nejde teda o čisto uhlík, ale o kompozit. Základ môže tvoriť napríklad PLA, PETG, ABS, ASA, nylon alebo PC a práve od tejto matrice sa odvíja veľká časť výsledných vlastností.

Uhlíkové vlákna do materiálu nepridávajú len „technický vzhľad". Najčastejšie zvyšujú tuhosť, znižujú zmršťovanie a často pomáhajú k stabilnejším rozmerom počas tlače. Zároveň však prinášajú aj nevýhody - vyššiu abrazivitu, väčšiu krehkosť pri niektorých typoch materiálov a vyššie nároky na správne nastavenie tlače.

Preto sa pri výbere neoplatí pozerať len na označenie CF. Rozdiel medzi PLA-CF a PA-CF je v reálnom použití zásadný. Jeden materiál sa hodí skôr na tuhý vizuálny alebo montážny diel, druhý už môže smerovať k náročnejšiemu funkčnému nasadeniu.

Uhlíkový filament - výhody a nevýhody pri tlači

Najväčšia výhoda uhlíkom plnených filamentov je tuhosť. Diel sa pri zaťažení menej ohýba, pôsobí kompaktnejšie a pri vhodnom návrhu vie lepšie držať tvar. To je zaujímavé pri držiakoch, prípravkoch, ramenách, krytoch, montážnych prvkoch alebo častiach, kde je dôležitá rozmerová presnosť.

Druhá silná stránka je nižšia deformácia pri tlači. Mnohé CF materiály sa tlačia pokojnejšie než ich čistý základ. Napríklad nylon s uhlíkovým vláknom býva rozmerovo stabilnejší než bežný nylon, čo je v praxi často dôležitejšie než samotná hodnota pevnosti v datasheete.

Prínos vidno aj na povrchu modelu. Uhlíkové vlákna zvyknú opticky potlačiť vrstvy a výsledok má technickejší, matnejší vzhľad. Pri funkčných dieloch je to plus, lebo model nepôsobí „plastovo" a drobné nedokonalosti bývajú menej viditeľné.

Lenže tu prichádza druhá strana. Uhlíkový filament nebýva automaticky pevnejší vo všetkých smeroch. Často získa vyšší modul pružnosti, ale zároveň môže byť menej húževnatý. Inak povedané, diel je tuhší, no pri náraze alebo lokálnom preťažení môže skôr prasknúť než sa ohnúť.

Ďalším mínusom je opotrebenie tlačiarne. CF filamenty sú abrazívne a bežnú mosadznú trysku vedia zničiť pomerne rýchlo. Ak niekto tlačí uhlíkový kompozit dlhšie na štandardnej tryske, skôr či neskôr sa objaví nepresný priemer extrúzie, horšia kvalita detailov a problémy s konzistenciou.

Nevýhodou je aj cena. Kompozitné materiály sú drahšie než bežné varianty a pri niektorých aplikáciách ich prínos jednoducho neospravedlní vyššie náklady. Na dekoratívny diel alebo jednoduchý prototyp býva uhlíkový filament zbytočný luxus.

Kedy má uhlíkový filament skutočný zmysel

Najlepšie funguje vtedy, keď riešite konkrétny problém. Ak potrebujete vyššiu tuhosť, menšie krútenie pri tlači, nižšiu hmotnosť pri zachovaní pevného dojmu alebo lepšiu rozmerovú stabilitu, CF materiál dáva zmysel. Typické využitie je v dielňach, pri robotike, dronových komponentoch, montážnych prípravkoch, krytoch techniky alebo pri menších sériách funkčných dielov.

Dôležité je nepomýliť si tuhosť s univerzálnou odolnosťou. Na diel, ktorý musí pružne absorbovať nárazy, sa uhlíkový filament nemusí hodiť. Rovnako pri súčiastke vystavenej vysokému treniu alebo opakovanému rázovému namáhaniu treba pozerať na celú kombináciu vlastností, nielen na to, že materiál obsahuje uhlíkové vlákna.

Pri školách, makerspace projektoch alebo bežnom hobby použití býva rozumné začať opatrne. Ak nemáte odladenú tlačiareň a skúsenosť s technickými materiálmi, prechod na CF filament nemusí priniesť lepší výsledok. Niekedy je efektívnejšie zostať pri kvalitnom PETG alebo ASA a upraviť geometriu dielu.

Aké sú hlavné nevýhody v praxi

Abrazivita a opotrebenie trysky
Toto je najčastejší bod, ktorý sa podceňuje. Krátke uhlíkové vlákna pôsobia na trysku ako brúsivo. Pre spoľahlivú tlač je vhodná kalená oceľ, prípadne ešte odolnejšie riešenia pri dlhodobom používaní. Ak tlačiareň ostane na mosadzi, spotrebný materiál sa veľmi rýchlo predraží cez opotrebované diely a nekonzistentnú tlač.

Vyššie nároky na sušenie a skladovanie
Toto závisí od základného polyméru. Najmä nylonové a niektoré ďalšie technické CF filamenty sú citlivé na vlhkosť. Keď materiál natiahne vodu, zhorší sa povrch, mechanika aj samotná stabilita extrúzie. Pri týchto filamentoch už suchý box alebo sušička nie sú doplnok navyše, ale súčasť procesu.

Horší priechod malou tryskou
Uhlíkové vlákna môžu komplikovať tlač s príliš malým priemerom trysky. V praxi sa preto často odporúča 0,4 mm ako minimum, pri niektorých materiáloch skôr 0,5 alebo 0,6 mm. Ak tlačíte technické diely a nepotrebujete extrémne jemný detail, väčšia tryska býva istejšia voľba.

Iná mechanika, než mnohí čakajú
Niektorí používatelia očakávajú, že CF verzia bude vo všetkom lepšia než základný materiál. Tak to nefunguje. Materiál môže byť tuhší a krajší na pohľad, no slabší v medzivrstvovej adhézii alebo menej odolný voči nárazu. Preto treba vyberať podľa zaťaženia dielu, nie podľa dojmu z názvu.

Ako sa líši podľa základného materiálu

Pri PLA-CF získate veľmi tuhý materiál s pekným matným povrchom a relatívne jednoduchou tlačou. Je vhodný na prípravky, kryty a menej tepelne namáhané diely. Ak však diel pracuje v teplejšom prostredí alebo potrebuje vyššiu húževnatosť, limity PLA zostávajú.

PETG-CF býva zaujímavý kompromis. Oproti bežnému PETG pôsobí stabilnejšie pri tlači a tuhšie na hotovom modeli. Stále však treba rátať s tým, že nejde o materiál pre každé mechanické namáhanie a nie všetky zmesi sa správajú rovnako.

ASA-CF alebo ABS-CF cielia viac na technické použitie, kde je dôležitá teplotná odolnosť a pri niektorých aplikáciách aj lepšie správanie v náročnejšom prostredí. Tu už hrá rolu uzavretá tlačová komora, stabilné teploty a kvalitne zvládnutá adhézia.

PA-CF, teda nylon s uhlíkovým vláknom, patrí medzi najzaujímavejšie voľby pre funkčné diely. Ponúka dobrý pomer tuhosti, pevnosti a nižšieho warpu oproti čistému nylonu. Zároveň však vyžaduje viac skúseností, správne sušenie a tlačiareň, ktorá zvládne vyššie teploty bez kompromisov.

Čo potrebuje tlačiareň na spoľahlivú tlač

Ak chcete z uhlíkového filamentu dostať konzistentný výsledok, základ je odolná tryska. Bez nej ide skôr o experiment než o dlhodobo udržateľnú prevádzku. Druhý dôležitý bod je stabilný extrúder a správne vedenie filamentu, pretože niektoré tvrdšie kompozity sú menej tolerantné k slabému podávaniu.

Pri technickejších CF materiáloch je často nutná vyššia teplota trysky, vyhrievaná podložka a podľa typu aj uzavretý priestor tlače. Pri nylone alebo PC zmesiach treba navyše myslieť na sušenie pred tlačou aj počas nej. Ak tlačiareň tieto podmienky nespĺňa, výsledok môže byť sklamaním aj pri kvalitnom filamente.

Pomáha aj realistické nastavenie očakávaní. Uhlíkový filament nie je materiál, ktorý zachráni zlý slicer profil, zle nastavený first layer alebo opotrebovaný hotend. Je to skôr materiál, ktorý odmení dobre pripravenú zostavu a skúseného používateľa.

Oplatí sa uhlíkový filament každému?

Krátka odpoveď je nie. Ak tlačíte dekorácie, organizéry alebo bežné prototypy, často získate lepší pomer ceny a výsledku s kvalitným PLA alebo PETG. Uhlíkový filament má zmysel tam, kde jeho vlastnosti viete reálne využiť.

Ak však staviate funkčné diely, riešite vyššiu tuhosť, rozmerovú stabilitu alebo chcete posunúť tlačené súčiastky bližšie k technickému použitiu, kompozit s uhlíkovým vláknom stojí za pozornosť. Netreba ho brať ako univerzálne vylepšenie všetkého, ale ako špecializovaný nástroj. A pri 3D tlači zvyčajne práve toto rozhoduje - nie ktorý materiál znie lepšie, ale ktorý bude fungovať lepšie na konkrétnom diele.
