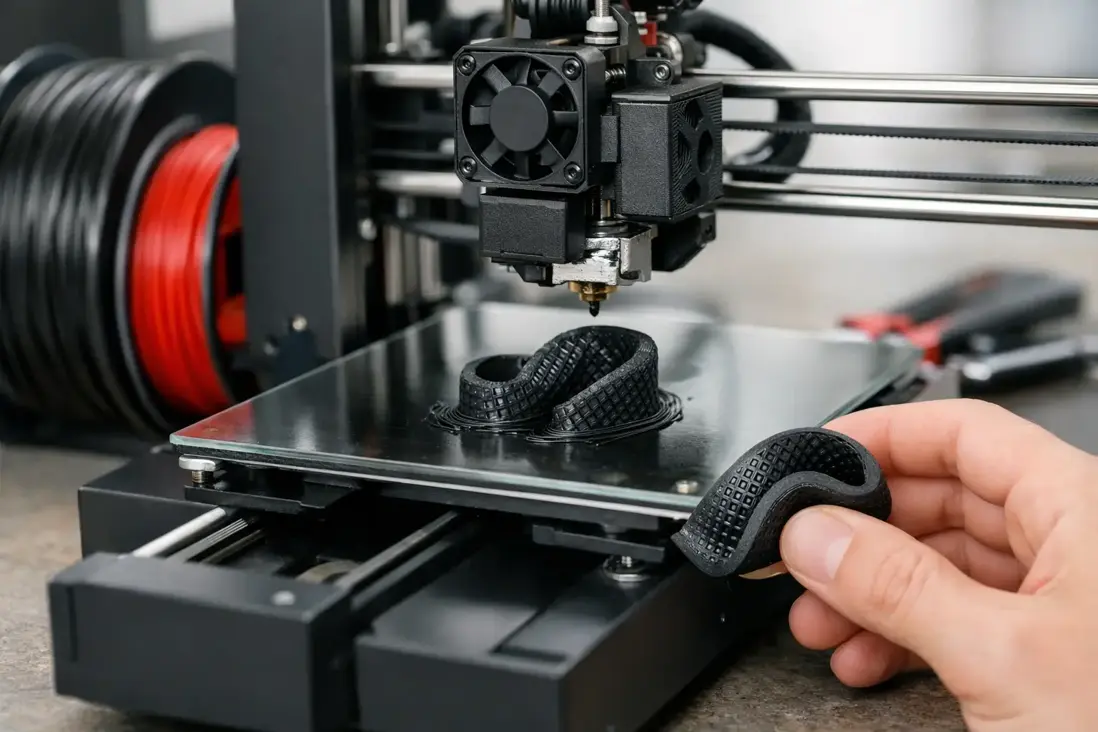

Flexibilný filament - nastavenie tlače bez nervov

Ak vám TPU alebo iný pružný materiál v extrudéri žuje strunu, krčí sa pred hotendom alebo robí nepekné hrčky v rohoch, problém zvyčajne nie je vo filamente samotnom. Pre flexibilný filament, nastavenie tlače vyžaduje iný prístup než PLA či PETG - pomalší, presnejší a bez zbytočne agresívnych pohybov. Keď sa trafíte do správnej kombinácie teploty, rýchlosti a podávania, výsledok býva prekvapivo spoľahlivý.

Prečo je flexibilný filament citlivejší na nastavenie tlače

Flexibilné materiály sa správajú inak už pri samotnom posuve. Kým tuhší filament tlačí extrudér dopredu pomerne priamočiaro, mäkká struna sa rada stláča, ohýba a hľadá si cestu mimo ideálnej dráhy. Preto je pri TPU, TPE alebo mäkších zmesiach kritické, ako dobre je vyriešená filamentová cesta medzi hnacím kolieskom a heatbreakom.

Najväčší rozdiel oproti bežným materiálom nie je v tom, že by pružný filament bol "ťažký na tlač" za každých okolností. Skôr neodpúšťa zbytočne rýchle nastavenia. Ak tlačiareň zvláda PLA pri vysokých akceleráciách a ostrej retrakcii, ešte to neznamená, že rovnaký profil bude fungovať aj tu. Pri flex materiáloch sa oplatí ubrať tempo a dať dôraz na stabilitu podávania.

Flexibilný filament - nastavenie tlače od správneho základu

Úplný základ je extrudér. Direct drive má pri flexibilných materiáloch výraznú výhodu, pretože dráha filamentu je krátka a lepšie kontrolovaná. Bowden systém sa tiež dá použiť, ale zvyčajne len pri tvrdších typoch TPU a s konzervatívnejšími parametrami. Čím mäkší materiál, tým viac sa prejaví každá vôľa v podávaní.

Dôležitý je aj stav trysky, PTFE vedenia a prítlaku na podávacom koliesku. Príliš slabý prítlak spôsobí prešmykovanie, príliš silný zas deformuje filament a ten sa začne v ceste zadrhávať. Pri flexe sa oplatí kontrolovať aj drobnosti, ktoré sa pri PLA často prehliadnu - jemné otrasy vo filamentovej dráhe, zanesený heatbreak alebo nevhodne nastavený idler.

Ak začínate, vyhnite sa hneď extrémne mäkkým materiálom. Rozumnejší štart je TPU s vyššou tvrdosťou, ktoré sa správa predvídateľnejšie. Na 95A sa profil hľadá jednoduchšie než na veľmi mäkkých elastoméroch.

Teplota trysky a podložky

Teplota trysky býva pri flexibilných filamentoch o niečo vyššia, než by si mnohí intuitívne nastavili. Dáva to zmysel - materiál musí tiecť plynulo a bez nadmerného odporu. Ak je teplota nízka, extrudér tlačí proti príliš veľkému protitlaku, filament sa začne stláčať a problém je na svete.

Typický pracovný rozsah pri TPU býva približne 210 až 240 °C, ale rozhoduje konkrétna značka, tvrdosť aj rýchlosť tlače. Pri nižších rýchlostiach často stačí menej, pri rýchlejšej tlači je niekedy nutné teplotu mierne zdvihnúť. Netreba však ísť bezhlavo vysoko. Príliš teplý materiál bude mäkký už v prechodovej zóne hotendu a môže zhoršiť presnosť vrstiev aj stringing.

Podložka býva menej problematická než pri ABS alebo nylone. Veľa flexibilných materiálov drží dobre už pri 40 až 60 °C. Ak sa prvá vrstva príliš rozlieva alebo sa diel odliepa ťažšie, pomôže doladiť teplotu smerom nadol. Flex filament vie na niektorých povrchoch priľnúť až priveľmi, takže netreba automaticky naháňať čo najvyššiu adhéziu.

Rýchlosť tlače je dôležitejšia než pri PLA

Ak existuje jedno nastavenie, na ktorom sa pri flexe láme úspech a neúspech, je to rýchlosť. Pružný filament nechce byť tlačený nasilu. Rozumný začiatok býva okolo 20 až 30 mm/s pre obvodové steny aj výplň. Pri dobre vyladenom direct drive systéme sa dá ísť vyššie, ale pri prvom profile to zbytočne nepreháňajte.

Pomalšia tlač nie je trest za používanie pružného materiálu. Je to cena za kontrolu. Extrudér má viac času reagovať, tlak v tryske je stabilnejší a znižuje sa riziko, že sa filament pred hotendom ohne. Zmysel má upraviť aj rýchlosť prvej vrstvy, ktorá by mala byť ešte pokojnejšia.

Ak tlačiareň podporuje pokročilé riadenie prietoku alebo pressure advance, pri flex materiáloch treba postupovať opatrne. Niektoré hodnoty, ktoré fungujú pri pevných materiáloch, sú tu príliš agresívne a spôsobia viac škody než úžitku. Menej býva viac.

Retrakcia pri flexibilnom filamente

Práve retrakcia býva častý dôvod, prečo inak použiteľný profil zlyhá. Pri PLA môže dlhšia retrakcia pomôcť proti stringingu. Pri flexibilnom filamente však dlhé a rýchle spätné pohyby často vedú k deformácii struny v extrudéri. Výsledkom je nepravidelné podávanie, podextrúzia alebo zaseknutie.

Pre direct drive sa často oplatí začať s veľmi krátkou retrakciou, približne 0,5 až 1,5 mm, a skôr nižšou rýchlosťou. Pri bowdene je situácia komplikovanejšia, ale ani tam neplatí, že viac je automaticky lepšie. Ak máte stringing, najprv skontrolujte teplotu a rýchlosť travel pohybov, až potom retrakciu ďalej zvyšujte.

Niekedy pomôže retrakciu výrazne obmedziť alebo pri konkrétnom modeli takmer vypnúť. Áno, bude to znamenať viac jemných vlások, ale stále je to lepšie než tlač, ktorá sa zastaví po dvadsiatich minútach so zrolovaným filamentom v extrudéri. Pri funkčných dieloch je stabilita dôležitejšia než dokonalý kozmetický výsledok na prvý pokus.

Prietok, vrstvy a chladenie

Flow rate treba nastaviť podľa reálneho správania materiálu, nie podľa zvyku z PLA profilov. Niektoré flexibilné filamenty tlačia dobre pri 100 %, iné potrebujú jemnú korekciu. Ak sú steny preplnené a rohy sa zlievajú, mierne zníženie prietoku môže výrazne pomôcť. Ak sa zas objavujú medzery medzi linkami, treba ísť opačným smerom.

Výška vrstvy by mala byť konzervatívna. Pri tryske 0,4 mm funguje vo väčšine prípadov 0,2 mm veľmi dobre. Hrubšie vrstvy síce zrýchlia tlač, ale zároveň zvýšia okamžitý objem materiálu, ktorý musí extrudér pretlačiť. To nie je pri flexe vždy ideálne.

Chladenie závisí od konkrétneho materiálu a geometrie modelu. TPU zvyčajne nevyžaduje extrémny ventilátor, skôr vyváženie medzi tvarovou stabilitou a dobrou medzivrstvovou adhéziou. Pri malých detailoch a mostíkoch pomôže viac chladenia, pri objemnejších pružných dieloch zas môže byť lepšie držať ventilátor nižšie.

Čo robiť, keď sa filament zasekáva

Ak sa pružný filament pravidelne zasekáva, hľadajte mechanickú príčinu skôr než softvérový zázrak v sliceri. Skontrolujte, či je vedenie filamentu po celej trase čo najuzavretejšie a bez medzier, do ktorých sa môže struna vytlačiť bokom. Pri niektorých extrudéroch práve malá vôľa rozhoduje o tom, či TPU pôjde hladko alebo vôbec.

Pozrite sa aj na cievku a odpor pri odvíjaní. Flex filament je citlivejší na kolísanie ťahu. Ak cievka ide príliš ztuha, extrudér dostáva ďalšiu premennú navyše. Podobne vie zamiešať kartami aj senzor filamentu alebo príliš ostré vedenie cez vstup do tlačiarne.

Ak extrudér cvaká, neznamená to automaticky nízku teplotu. Môže ísť aj o príliš vysokú rýchlosť, prehnanú retrakciu, nadmerný prítlak idlera alebo čiastočne upchatú trysku. Pri flexe sa poruchy často skladajú z viacerých malých faktorov naraz.

Praktický štartovací profil pre TPU

Ako bezpečný východiskový bod sa osvedčuje tryska okolo 220 až 225 °C, podložka 45 až 55 °C, rýchlosť tlače 25 mm/s a krátka retrakcia pri direct drive. K tomu pokojná prvá vrstva, nižšie akcelerácie a bez zbytočne ambicióznych nastavení kompenzácie tlaku. Nie je to univerzálny recept pre každý filament, ale veľmi často je to profil, z ktorého sa dá rozumne odraziť.

Ak tlač vyzerá dobre, ale občas sa objavia tenké vlákna, nesnažte sa ich odstrániť naraz tromi zmenami. Upravte jednu vec, otestujte a až potom pokračujte. Pri flexibilných materiáloch sa systematický postup vypláca viac než pri väčšine bežných strún.

Kedy je problém v modeli, nie v materiáli

Nie každý model je vhodný na tlač z pružného filamentu bez úprav. Veľmi tenké steny, ostré krátke segmenty a časté travel presuny zvyšujú nároky na stabilitu extrúzie. Ak testujete nový materiál, nezačínajte komplikovaným dielom s množstvom detailov. Jednoduchý kalibračný model odhalí chyby rýchlejšie a bez zbytočného plytvania.

Treba rátať aj s tým, že flexibilný diel sa správa inak po vytlačení. Menšia tuhosť znamená iné tolerancie pri zásuvných spojoch, závitoch či funkčných plochách. To, čo sadne pri PETG, môže byť pri TPU príliš voľné alebo naopak nepríjemne tesné.

Ak chcete z pružného filamentu dostať spoľahlivý výsledok, nezačínajte hľadaním extrémnych výkonov. Začnite pokojnou tlačou, dobrým vedením materiálu a realistickými očakávaniami od retrakcie. Presne tu sa láme rozdiel medzi profilom, ktorý funguje raz, a profilom, ku ktorému sa môžete vrátiť pri každom ďalšom projekte.
